XDY-Q501灰鋁粉石墨醇酸面漆又稱：灰鋁粉石墨醇酸磁漆、灰鋁粉石墨醇酸漆、鋁粉石墨醇酸面漆、灰鋁粉石墨漆、鋁粉石墨面漆、醇酸鋁粉石墨面漆，灰鋁粉漆。XDY-Q501灰鋁粉石墨醇酸面漆由中油度耐候型醇酸樹脂、灰云母氧化鐵、片狀鋁粉石墨漿、溶劑、助劑等嚴格執行標準：TB/T1527-2011生產配制而成的醇酸面漆。博凱XDY-Q501灰鋁粉石墨醇酸面漆有較好的光澤和物理機械性能；價格便宜，施工簡便、能在常溫下干燥。灰鋁粉石墨醇酸面漆與特制紅丹酚醛（醇酸)防銹底漆、特制環氧富鋅防銹底漆和棕紅云鐵環氧中間漆配套使用，灰鋁粉石墨（灰云鐵）醇酸面漆可涂敷于鐵路、公路橋梁鋼結構作防腐面漆。鋼橋主體，橋欄桿、扶手、人行道托架、墩臺吊籃、圍欄和橋梁檢查車等橋梁附屬鋼橋，用于氣候干燥、腐蝕環境較輕的地區。
基本數據
|
橋梁漆名稱：
|
灰鋁粉石墨醇酸面漆
|
|
橋梁漆型號：
|
XDY-Q501、Gray aluminum powder graphite alkyd finish
|
|
生產廠家：
|
石家莊博凱化工有限公司
|
|
品牌：
|
博凱牌
|
|
執行標準
|
TB/T1527-2011、QB/T 501-2009
|
|
包裝規格：
|
25kg/桶
|
|
固體含量：
|
60%
|
|
組份配比：
|
單組份
|
|
施工工藝：
|
噴涂、刷涂、滾涂均可
|
|
顏色:
|
灰色
|
|
用量：
|
120g/m2，35μm
|
|
推薦膜厚：
|
≥70μm
|
|
稀釋劑：
|
XDY-C103醇酸稀釋劑 、12kg/桶
|
價格：17~32元/kg。
由于XDY-Q501灰鋁粉石墨醇酸面漆規格不同和原材料價格浮動，實時價格會有所變化。購買博凱牌XDY-Q501灰鋁粉石墨醇酸面漆時請咨詢：石家莊博凱化工有限公司王總13731086952。
配方組成：
灰鋁粉石墨醇酸面漆由中油度耐候型醇酸樹脂、灰云母氧化鐵、片狀鋁粉石墨漿、助劑、溶劑配制而成的單組份橋梁防腐漆。
主要特性：
1、長油度的醇酸樹脂具有良好的耐候性，長期暴曬不易粉化，使用壽命長。
2、鱗片狀的鋁粉石墨漿均勻地分布在涂膜內，有效地阻擋外來介質對涂層的滲透。
3、有較好的光澤和物理機械性能；能在常溫下干燥。
4、具有良好的附著力，與底漆有著非常好的粘結性。
5、顏色單一，裝飾性能差
用途：
BK-Q501灰鋁粉石墨醇酸面漆用于各種鐵路公路橋梁鋼結構、鋼橋主體，橋欄桿、扶手、人行道托架、墩臺吊籃、圍欄和橋梁檢查車等橋梁附屬鋼橋，用于氣候干燥、腐蝕環境較輕的地區，機械設備及一般工程的保護、防腐涂裝。
BK-Q501灰鋁粉石墨醇酸面漆適用于鐵路鋼梁保護（TB/T1527-2011）標準中規定的第1、5涂裝體系。該漆漆膜堅韌，對紫外線有較強的反射作用，耐老化，保護壽命可達10~12 年，特別是與特制環氧富鋅防銹底漆配套使用，壽命更長，預計可達20 年以上。一般情況下無論是鐵路鋼橋涂裝、高壓線鐵塔涂裝，還是鋼鐵構筑物涂裝，漆膜厚度要求達到70~120μm。對于普通灰鋁粉石墨醇酸面漆，如此厚的漆膜，一次性噴涂難以達到。而多次噴涂由于絕大多數都要求在野外或高空作業，作業次數越多，其難度和工作量越大，造成涂裝成本大幅度上升。為解決這一難題，我們開發研制出厚膜型，一次性噴涂漆膜達到70 ~120μm，既不淋掛，干燥快，防腐性能好，同時降低勞動強度，減少作業道數，提高工效，節約降耗，保障安全。厚膜型灰鋁粉石墨醇酸面漆已在普遍應用與大橋和一些高壓線鐵塔上使用，效果十分良好。
基本參數：
執行標準：TB/T1527-2011
顏色：灰色
光澤：有光
固體份含量：60％
干膜厚度：70μm
理論用量：120g/㎡
閃點：35℃
干燥時間（25℃）： 表干≤4h，實干≤24h
復涂間隔時間
底材溫度
|
5℃
|
25℃
|
40℃
|
最短
|
36h
|
24h
|
16h
|
最長
|
不限制
|
施工工藝：
表面處理 涂有底漆或中間漆的表面應保持潔凈、干燥、無油、無污染物、水份等。應注意底漆或中間漆的復涂間隔，如已超過最長復涂間隔，則應對底漆或中間漆進行打毛處理

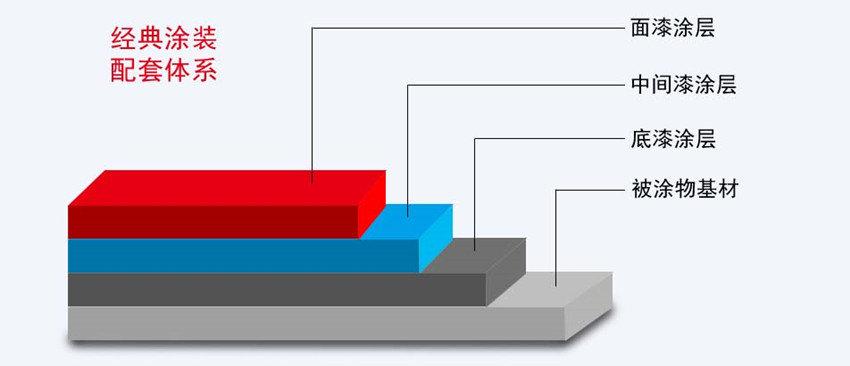

經典涂裝配套體系
|
TB/T 1527-2011鐵路鋼橋保護涂裝及涂料供貨條件-表1鋼橋涂裝體系
|
|
涂裝體系
|
涂料(涂層)名稱
|
每道干膜最小厚度μm
|
至少涂裝
道數
|
總干膜
最小厚度
|
適用部位
|
|
1
|
特制紅丹酚醛(醇酸)防銹底漆
灰鋁粉石墨（或灰云鐵）醇酸面漆
|
35
35
|
2
2
|
70
70
|
橋欄桿、扶手、人行道托架、墩臺籃、圍欄和橋梁檢查車等橋梁附 屬 鋼 結 構
|
|
5
|
特制環氧富鋅防銹底漆或水性無機富鋅防銹底漆+
云鐵環氧中間漆+
灰鋁粉石墨醇酸面漆
|
40
40
35
|
2
1
2
|
80
40
70
|
鋼梁主體，用于氣候干燥、腐蝕環境較輕的地區
|
前道配套用漆 特制環氧富鋅防銹底漆、特制紅丹酚醛防銹底漆、棕紅云鐵環氧中間漆、環氧富鋅底漆、特制紅丹醇酸防銹底漆。
相關：鋁粉石墨醇酸面漆、鋁粉石墨面漆、醇酸鋁粉石墨面漆、灰云鐵醇酸面漆、石墨醇酸面漆、環氧富鋅底漆、醇酸面漆、中灰醇酸防銹漆、灰鋁粉石墨醇酸漆、灰鋁粉石墨醇酸磁漆、灰云鐵醇酸面漆、灰鋁粉石墨面漆、灰鋁粉石墨醇酸面漆采用什么工藝、灰鋁粉石墨醇酸面漆施工工藝、哪有灰鋁粉石墨醇酸面漆。
施工條件：
底材溫度不低于0℃，且至少高于空氣露點溫度3℃（溫度和相對濕度應在底材附近測量）。通常需要良好的通風，以確保油漆正常干燥。
施工方法：
噴涂：無氣噴涂或有氣噴涂。推薦采用高壓無氣噴涂。采用有氣噴涂應注意調整XDY-Q501灰鋁粉石墨醇酸面漆粘度和氣壓。稀釋劑不宜超過10％，否則影響涂層性能。
刷涂：建議在BK-Q501灰鋁粉石墨醇酸面漆預涂和小面積涂裝時采用，但必須達到規定的干膜厚度。
施工參考：
1、鋼梁表面用噴砂或拋光除銹，要求徹底，無殘留面漆及失效底漆，無鐵銹，除盡氧化鐵皮，露金屬灰色光澤。噴砂后的表面峰谷不大于30um。2、使用XDY-Q501灰鋁粉石墨醇酸面漆前可提前1-2天倒置漆桶，以利于減輕油漆的沉淀結塊。
3、使用BK-Q501灰鋁粉石墨醇酸面漆前要求充分攪勻，少加稀釋劑調整至施工粘度，用120目銅絲篩過羅，除去漆皮和雜線（該漆包裝時，色漿在下層，清漆在一上層，所以打開漆桶后，定要充分攪勻，有條件應用機械攪拌）。
4、BK-Q501灰鋁粉石墨醇酸面漆施工最好使用噴涂，粘度稍籌，在涂4號杯測75-90S為好，用壓力為5-6kg/cm2時噴涂，涂布較好的表面應呈現美術花紋。
5、要求底面漆各二道，最好面漆三道，干漆膜總厚度達200微米以上為宜。
6、每道必須干透后才能噴下道，一般二道漆之間應隔48h以上。
灰鋁粉石墨醇酸面漆干得慢怎么施工快？
1、BK-Q501本身方面：采用BK快干稀釋劑和BK固化劑，可以明顯加快干燥速度。
2、施工方面：采用多道施工方式增加漆膜的厚度；面漆施工前保證中間漆和底漆已經固化；涂裝厚度均勻；同時應注意施工時的溫度和濕度。
免運費運輸地區：
▲石家莊博凱防腐涂料廠家BK-Q501灰鋁粉石墨醇酸面漆對全國各地區縣市,可免運費快速的到貨免運費▲
相關搜索：灰鋁粉石墨醇酸面漆規格型號、灰鋁粉石墨醇酸面漆執行標準、灰鋁粉石墨面漆效果圖、灰鋁粉石墨醇酸面漆價格、灰鋁粉石墨漆、醇酸不能做鋁粉漆、灰鋁粉石墨醇酸面漆任丘價格、長江灰鋁粉石墨醇酸面漆規格型號、鋁粉醇酸磁漆是銀粉漆嗎、片狀鋁粉石墨漿
|
